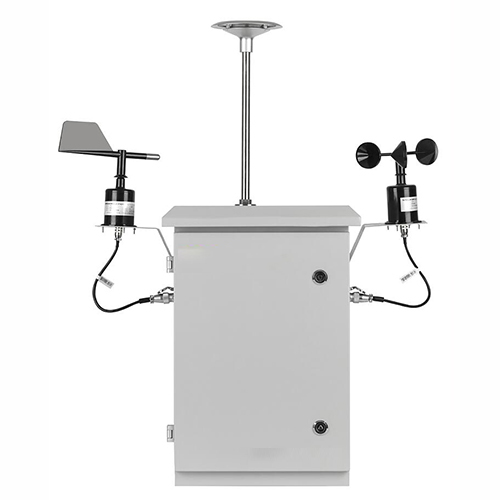

Description:

The OC-9200 Dust monitoring system used to detect the Particulate matter PM2.5 and PM10, TSP, Noise,

Meteorological parameters (including of Temperature, Humidity, Wind speed, Wind direction, Barometric

pressure ). Combined with industrial laser sensor technology and unique heating dehumidification compensation

device, the influence of ambient temperature and humidity on the detection results of particulate matter is reduced.

Features:

Modular design, easy to set different monitoring factors on demands, suitable for large scale grid distribution points;

Calibration is carried out on site according to the traceable reference standards;

No need to change the sampling cutter, it can detect the PM10, PM2.5, TSP at the same time;

The circuit adopts industrial embedded processor, suitable for the harsh outdoor environment and the working temperature is -40~70 degree;

The particulate sampling is controlled by dynamic heating and dehumidification to remove the influence of water mist on measurement data;

Adopts long-life anti-jamming sampling power system, quiet and efficient; the sampling period is adjusted;

Adopts the industrial transmission module to ensure the stability and reliability of the data transmission;

The system with the two-channel communication to ensure the data continuity;

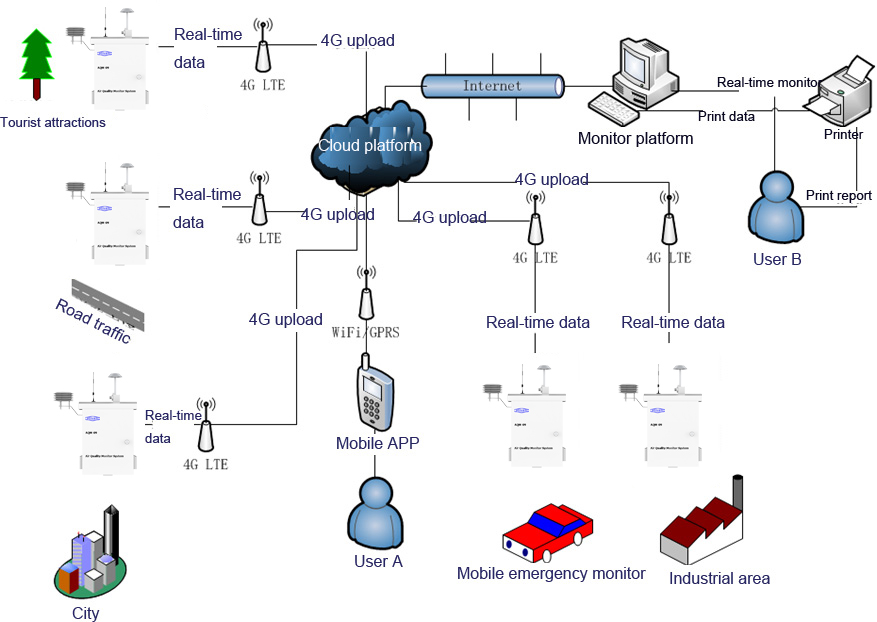

It can realize remote data transmission and read the system status information remotely; also can realize the remote control, modify instrument parameters remotely and diagnose faults;

(Optional) IP cameras with various parameters to record the video. Real-time data displaying and the update time is adjustable;

Large size LED to display the data. Various installation modes;

Technical Parameter:

Items	Description	Specification
Particle Modules	Monitor method	Continuously, automatically and real-time
	Working principle	Light scattering technique
	Measurement data	PM2.5, PM10, TSP
	Measuring range	0~10mg/m3
	Response time	≤60s
	Resolution	1ug/m3
	Sampling flow	1.3L/min, precision: ±3%
	Sampling time	Adjustable(Default is 5munites)
	Dehumidification	With the automatic dehumidification function module
	Fault alarm	Real-time display the fault alarm
Noise monitor	Measuring range: 30~130dB (A)
	Sampling frequency: ＜1s
	Dynamic analysis range: ≥100dB (A)
	Frequency weighting: A, C,Z
	Time weighting: F, S
Meteorological parameters	Temperature: Measuring range: -40℃~60℃, Precision: ±0.3℃ (20℃)
	Humidity: Measuring range: 0~100%RH, Precision: ±2%(5%RH~95%RH, 25℃)
	Wind direction: Measuring range: 0~360°, Precision: ±5°
	Wind speed: Measuring range: 0~30m/s, Precision: ±0.3m/s
	Barometric pressure: Measuring range: 30~110Kpa, Precision: ±2.5pa

System specification:

Data efficient transmission rate	≥95%
Remote control	Support for remote setting
Interface	RS485/RS232 port, Network port
Transmission network	Automatically and real-time upload data, optional 4G/ GPRS/WIFI
Box material	Q235 spray, Stainless box optional
Scaffold material	Q235
Scaffold height	Standard height is 4.5m, Flange connection(1m fixed underground, 2*1.5m+1*0.5m)
Lightning arrester	Length 1m, Q235 Galvanized material
Working environment	Temperature: -30~70℃ Humidity: 10%RH~90%RH Pressure: 65~108Kpa
Protection grade	IP65
Power supply	AC220V/50Hz/Solar power (optional)

Application:

Pollution control in traffic environment; Road and tunnel pollution monitoring; Urban air quality monitoring;

Emission monitoring of particulate and pollution sources; Long-term air quality trends analysis;

Short-term atmospheric environmental impact assessment; Environmental monitoring in residential areas, schools, Hospitals;

Industrial area air quality monitoring: Chemical plant, Power plant, Landfill, Incineration station, Port, Sewage treatment plant, Storage

facilities, Underground facilities, etc.

Installed on mobile tools for monitoring;

Agricultural straying during, Forest fire alarm, Tourist attractions; Residential districts, Schools and Hospitals.
